Hidraulikus szerelvényválasztási útmutató: Gyorsan elsajátítandó kulcstényezők

Hidraulikus rendszerek energiaellátó berendezései különböző iparágakban, például az építőiparban, a bányászatban és a gyártásban. A rendszer magcsatlakozóiként a szerelvények, bár kis méretűek, közvetlenül meghatározzák a folyadékáramlás biztonságát és stabilitását. A megfelelő hidraulikus szerelvények kiválasztása kulcsfontosságú a rendszer teljesítményének biztosítása és az élettartam meghosszabbítása szempontjából. Ez a cikk röviden összefoglalja a hidraulikus szerelvények kiválasztásának alapvető pontjait, segítve az érintett szakembereket abban, hogy gyorsan ésszerű döntéseket hozzanak, és elkerüljék az olyan problémákat, mint a szivárgás és a kopás.

I. Ismerje meg a hidraulikus szerelvények alapvető funkcióit

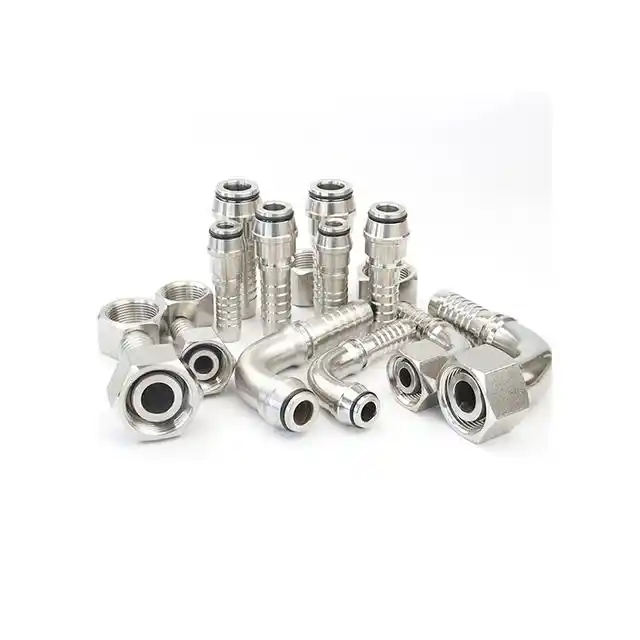

A hidraulikus szerelvények a rendszer különféle alkatrészeinek összekapcsolására szolgálnak, amelyek alapvető funkciói: a folyadéktömítés fenntartása nagy nyomás alatt, az alkatrészek szétszerelésének és cseréjének megkönnyítése, a rendszer vibrációjához és mozgásához való alkalmazkodás, valamint a környezeti és kémiai korrózió elleni küzdelem. A gyakori konfigurációk közé tartozik az egyenes, könyök, póló stb., amelyek mindegyike speciális menetszabványok és tömítési módszerek szerint készül.

II. 6 kulcstényező a hidraulikus szerelvények kiválasztásához

1. Rendszernyomás-besorolás

A szerelvény névleges nyomásának egyenlőnek vagy magasabbnak kell lennie a rendszer maximális üzemi nyomásával; egyébként ki van téve olyan biztonsági veszélyeknek, mint a szivárgás és a károsodás. Ugyanakkor győződjön meg arról, hogy a szerelvény nyomásértéke kompatibilis más alkatrészekkel, például tömlőkkel, szivattyúkkal és szelepekkel.

2. Menet típusa és kompatibilitása

A hidraulikus szerelvénymenetek különböző regionális és ipari szabványokat követnek. A gyakori típusok közé tartozik a BSP (Brit Standard Pipe), az NPT (National Pipe Thread), a JIC (Joint Industry Council), az ORFS (O-Ring Face Seal) és a metrikus menetek (DIN/ISO). A nem illeszkedő menetek a tömítés meghibásodását okozzák; soha ne erőltesse az összeférhetetlen szálak csatlakoztatását.

3. Tömítési módszerek

4 általános tömítési módszer létezik, amelyeket az alkalmazási forgatókönyvnek és a nyomásszintnek megfelelően kell kiválasztani:

- Kúpos menet: Tömítést képez a menetinterferencián keresztül (pl. NPT), amelyhez menettömítő vagy PTFE szalag szükséges lehet;

- ORFS (O-Ring Face Seal): O-gyűrűt tartalmaz a szerelvényfelületen a kiváló szivárgásmentes teljesítmény érdekében, alkalmas nagynyomású rendszerekhez;

- Kompressziós szerelvény: A csőre összenyomott mechanikus érvéghüvelyre támaszkodik, hogy biztonságos tömítést biztosítson;

- Kiszélesedő felület: Hasonlóan a kúpos menetekhez, a kiszélesedő homlokidomok (pl. 37°, 60° és 45° kúposak) úgy érik el a tömítést, hogy az apa szerelvény kiszélesedő felületét az anyaszerelvény süllyesztett felületéhez nyomják.

4. Anyagválasztás

Az illesztési anyagoknak meg kell felelniük a folyadék típusának, hőmérsékletének és környezetének. A gyakori lehetőségek a következők:

- Szénacél: Tartós és olcsó, alkalmas a legtöbb ipari forgatókönyvhöz;

- Rozsdamentes acél: Korrózióálló, alkalmas tengeri, élelmiszeripari, vegyi és egyéb forgatókönyvekhez;

- Sárgaréz: Alkalmas alacsony és közepes nyomású forgatókönyvekhez, jó korrózióállósággal;

- Műanyag/kompozit anyagok: Könnyű és korrózióálló, alkalmas alacsony nyomású vagy folyadékérzékeny forgatókönyvekhez.

5. Környezeti feltételek

Figyelembe kell venni a külső környezeti hatásokat: sós víznek, pornak, vegyszereknek való kitettség, szélsőséges hőmérséklet, rendszervibráció és tisztasági követelmények (pl. élelmiszer- és gyógyszeripari berendezések). Kíméletlen környezetben a rozsdamentes acél vagy nikkelezett szerelvények előnyösek; gyakori vibráció esetén a rezgésálló vagy rugalmas tömlőszerelvények ideálisak.

6. Könnyű karbantartás és használat

Azoknál a rendszereknél, amelyek rendszeres karbantartást vagy alkatrészcserét igényelnek, előnyben részesítik a gyorscsatlakozós vagy push-to-connect szerelvényeket a működési folyamatok egyszerűsítése és a rendszerleállások csökkentése érdekében.

Következtetés

Összefoglalva, a hidraulikus szerelvények kiválasztása megköveteli a fenti tényezők átfogó mérlegelését, és ésszerű összehangolását az adott alkalmazási forgatókönyvekkel a hidraulikus rendszer megbízhatóságának és biztonságának maximalizálása érdekében. A helyes kiválasztással nemcsak az olyan rejtett veszélyek elkerülhetők, mint a szivárgás és az alkatrészek károsodása, hanem csökkentheti a karbantartási költségeket és javítja a berendezések működési hatékonyságát, szilárd alapot teremtve a hidraulikus berendezések stabil működéséhez a különböző iparágakban. Ha a kiválasztási folyamat során konkrét kérdésekkel találkozik, kövesse a következő tartalmainkat, ahol részletesebb adaptációs javaslatokat kaphat.
